Villamos alapfogalmak: feszültség, áram, ellenállás

Bevezetés a villamos alapfogalmakba

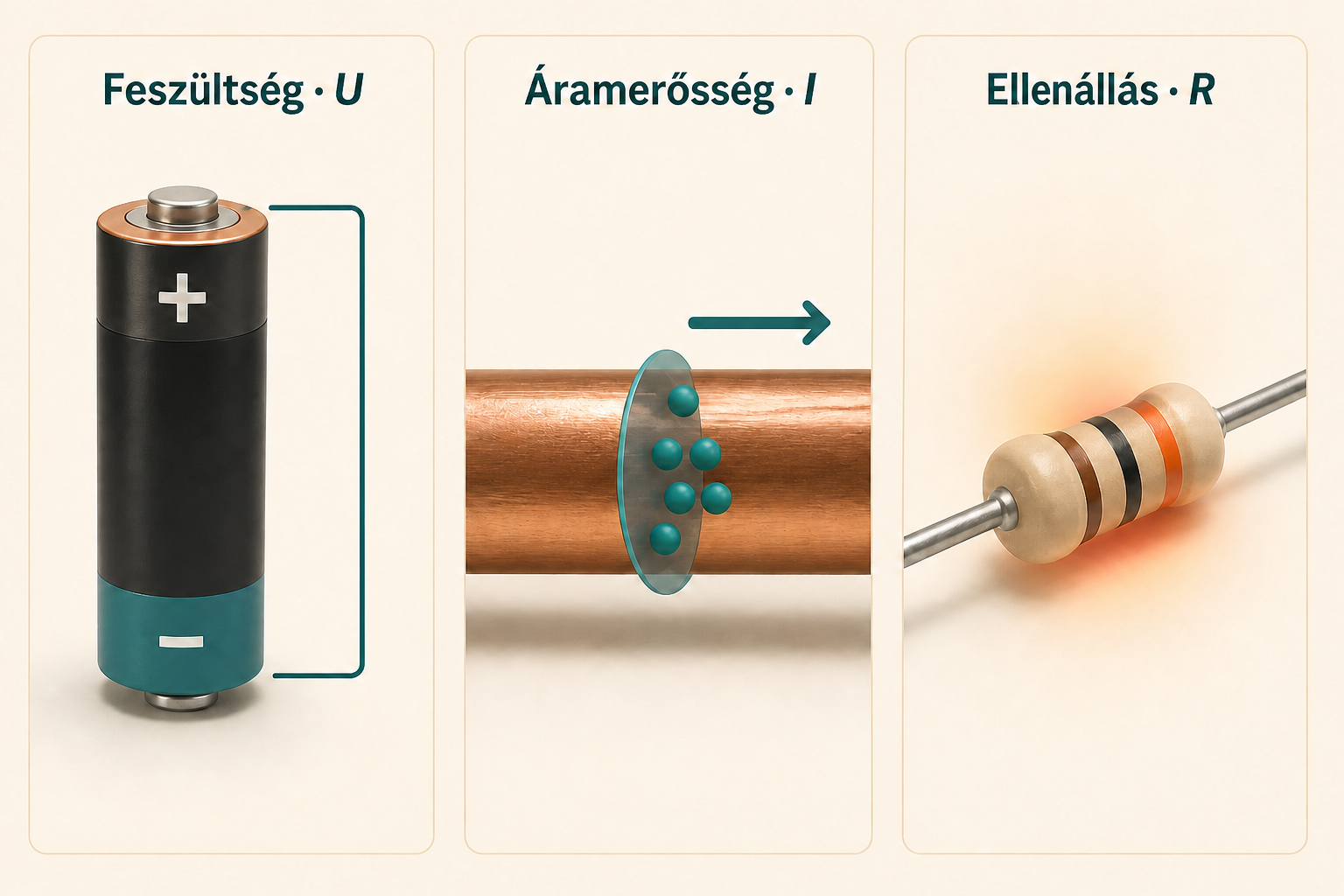

A villamosság a modern élet egyik legfontosabb pillére – világítás, fűtés, kommunikáció és ipari termelés egyaránt elektromos energiára épül. Ahhoz, hogy villamos berendezésekkel biztonságosan és szakszerűen dolgozhassunk, elengedhetetlen a három alapvető villamos mennyiség megértése: a feszültség, az áramerősség és az ellenállás. Ez a lecke bevezet ezekbe a fogalmakba, és bemutatja az anyagok villamos viselkedését is.

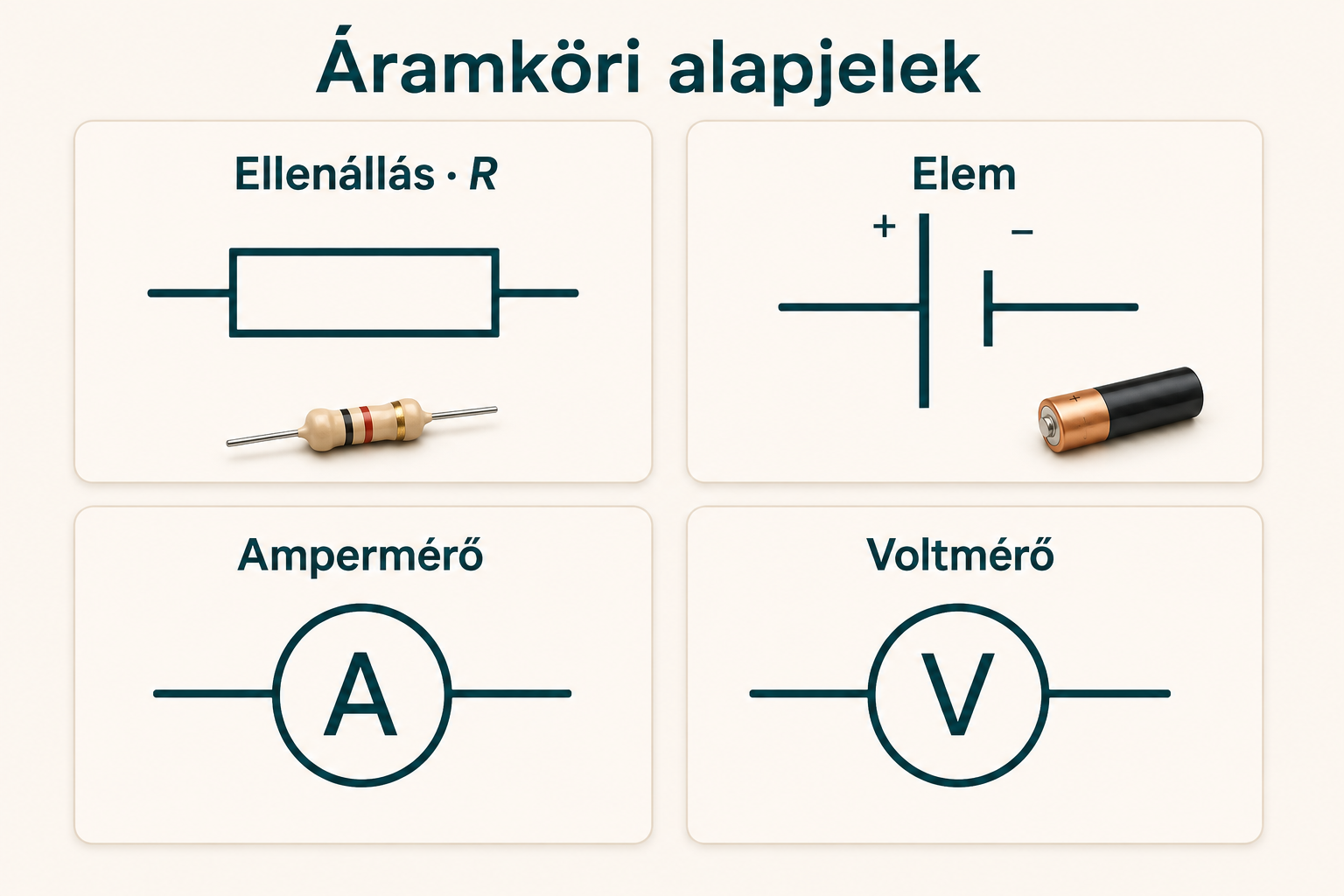

Villamos feszültség (U)

A villamos feszültség (jele: U, mértékegysége: volt [V]) két pont közötti elektromos potenciálkülönbséget fejezi ki. Szemléletesen úgy képzelhetjük el, mint egy víztartály nyomáskülönbségét: minél nagyobb a nyomás, annál erősebben áramlik a víz. Hasonlóan, minél nagyobb a feszültség, annál erősebben „hajtja” az elektronokat a vezetőben.

A feszültség mindig két pont között értelmezett – önmagában egyetlen pontnak nincs feszültsége. A feszültségforrások (elemek, akkumulátorok, generátorok) hozzák létre azt a potenciálkülönbséget, amely az áramot fenntartja.

Gyakorlati értékek:

• Ceruzaelem: 1,5 V (egyenfeszültség, DC)
• Autó akkumulátor: 12 V DC
• Magyar háztartási hálózat: 230 V váltakozó feszültség (AC), 50 Hz
• Ipari hálózat: 400 V (háromfázisú)

Villamos áramerősség (I)

Az áramerősség (jele: I, mértékegysége: amper [A]) az időegység alatt a vezető keresztmetszetén átáramló elektromos töltés mennyiségét adja meg. Egy amper azt jelenti, hogy másodpercenként egy coulomb (1 C) töltés halad át a vezetőn.

A technikai áramirány megegyezés szerint a pozitív saroktól a negatív sarok felé mutat a külső áramkörben. A fémvezetőkben valójában az elektronok mozognak ellentétes irányban, de a számításoknál mindig a technikai áramirányt használjuk.

Gyakori áramerősség-értékek:

• LED izzó: 0,02–0,1 A
• Háztartási izzó: 0,4–1 A
• Vasaló, vízforraló: 4–10 A
• Villamos főzőlap: 16–32 A

Villamos ellenállás (R)

Az ellenállás (jele: R, mértékegysége: ohm [Ω]) azt fejezi ki, hogy egy anyag mennyire gátolja az elektromos áram áthaladását. Nagy ellenállás esetén kevés áram folyik, kis ellenállás esetén sok.

Az ellenállás értéke függ:

• Az anyag fajtájától (fajlagos ellenállás, $\rho$)
• A vezető hosszától ($l$) – hosszabb vezető → nagyobb ellenállás
• A vezető keresztmetszetétől ($A$) – vastagabb vezető → kisebb ellenállás
• A hőmérséklettől – fémeknél melegebb → nagyobb ellenállás

Vezető és szigetelő anyagok

Az anyagokat villamos vezetőképességük alapján három csoportba soroljuk:

Vezetők – kis fajlagos ellenállású anyagok, amelyeken könnyen átfolyik az áram:

• Réz (Cu): $\rho = 0{,}0175 \; \Omega \cdot \text{mm}^2/\text{m}$ – a villanyszerelésben legelterjedtebb
• Alumínium (Al): $\rho = 0{,}028 \; \Omega \cdot \text{mm}^2/\text{m}$ – szabadvezetékeknél
• Ezüst (Ag): $\rho = 0{,}016 \; \Omega \cdot \text{mm}^2/\text{m}$ – legjobb vezető, de drága

Szigetelők – rendkívül nagy ellenállású anyagok, amelyek megakadályozzák az áram átfolyását:

• PVC, gumi, kerámia, üveg, levegő (száraz állapotban)

Félvezetők – vezetőképességük a vezető és szigetelő között van, és külső hatásokkal (hőmérséklet, fény, szennyezőanyag) változtatható:

• Szilícium (Si), germánium (Ge) – elektronikai alkatrészek alapanyagai

Mértékegységek és prefixumok

A villamos mennyiségeknél gyakran használunk prefixumokat (előtagokat) a nagyon nagy vagy nagyon kis értékek kifejezésére:

• mega (M) = 1 000 000 = $10^6$ → pl. 1 MΩ = 1 000 000 Ω
• kilo (k) = 1 000 = $10^3$ → pl. 1 kV = 1 000 V, 1 kΩ = 1 000 Ω
• milli (m) = 0,001 = $10^{-3}$ → pl. 1 mA = 0,001 A
• mikro (μ) = 0,000001 = $10^{-6}$ → pl. 1 μA = 0,000 001 A

A villanyszerelői gyakorlatban a leggyakoribb egységek: V (feszültség), A és mA (áramerősség), Ω és kΩ (ellenállás), W és kW (teljesítmény).

Az Ohm-törvény alapja

A feszültség, áramerősség és ellenállás között a következő alapvető összefüggés áll fenn, amelyet Ohm-törvénynek nevezünk:

Ez a törvény a villamos számítások alapja, amelyet a következő leckében részletesen tárgyalunk.

Összefoglalás

• A feszültség (U) két pont közötti potenciálkülönbség, mértékegysége a volt (V).
• Az áramerősség (I) az időegység alatt átáramló töltés, mértékegysége az amper (A).
• Az ellenállás (R) az áram akadályozásának mértéke, mértékegysége az ohm (Ω).
• Az ellenállás az anyag fajtájától, a vezető hosszától és keresztmetszetétől függ: $R = \rho \cdot \frac{l}{A}$.
• A legjobb vezetők a fémek (réz, alumínium), a szigetelők megakadályozzák az áramfolyást.
• Az Ohm-törvény ($U = I \cdot R$) összekapcsolja a három alapmennyiséget.
• Már 30 mA áramerősség is életveszélyes lehet!
